セラダクトA neo

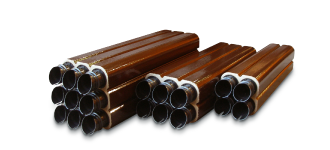

製品写真:セラダクトA neo

資源循環型リサイクル製品

トンネル専用埋設ケーブル保護管。より速く、より簡単に、より安価に施工可能です。

セラダクト A『neo』はトンネル専用のケーブル保護管として開発されました。
お客様の声に答え、「より速く」「より簡単」に施工できるよう、また値段をそのままに管長を5cm長くすることで「コストダウン」を実現し、「トータルコストの軽減」につながるよう改良されました。
安全性・環境性は従来製品同様変わりなく、常に安心してご使用いただける製品です。

安 全圧縮強度34N/cm2以上(「JIS C 3653付属書2」による)

剛性管であるため管の扁平等の変形がなく、半永久的に管路が保持されます。

安 心焼成温度最高1200℃以上で焼結されている不燃材です

万が一のトンネル火災にも変形することなく、復旧にかかる時間が短縮されます。

環境にやさしい資源循環型リサイクル製品です

建設汚泥をはじめ、産業廃棄物など今まで廃棄されていた物を原料として約50%取り入れた環境に優しい製品です。

標 準 管

標準管

孔 径 孔 数 長 さ 角 度
54φ 2孔・3孔・4孔・
6孔・9孔
650mm
75φ 2孔・4孔 650mm

曲 り 管

曲り管

組み合わせにより管路を現場に合わせて、上下左右に曲げられます。

孔 径 孔 数 長 さ 角 度
54φ 2孔・3孔・4孔・
6孔・9孔
200mm 5°・15°
75φ 2孔・4孔 200mm 5°・15°

従来製品「セラダクトA」からの改良点

管  長 標準管の長さは65cmの新規格
価格はそのままに、従来の標準製品より管長を5cm長くし、より経済的になりました。
管長
接続方式 カップリング接続方式により「より簡単」・「よりスピーディー」になりました。 接続方式
接続方法 専用接続器具による接続です。 接続方法
長さ調節管 コンクリートカッターで切断できるため、必要な長さに切断して長さ調節が行えます。 長さ調節管
呼び線通し エアーでの呼び線通しも可能です。
(※管路延長、現場状況により異なります)
呼び線通し
